在软件开发过程中，数据库设计是一个至关重要的环节。一个好的数据库设计能够提高系统性能、保证数据一致性，而一个糟糕的设计则可能导致各种问题。今天给大家介绍一款开源免费的数据库设计工具——DrawDB，它将彻底改变你设计数据库的方式。

什么是 DrawDB？

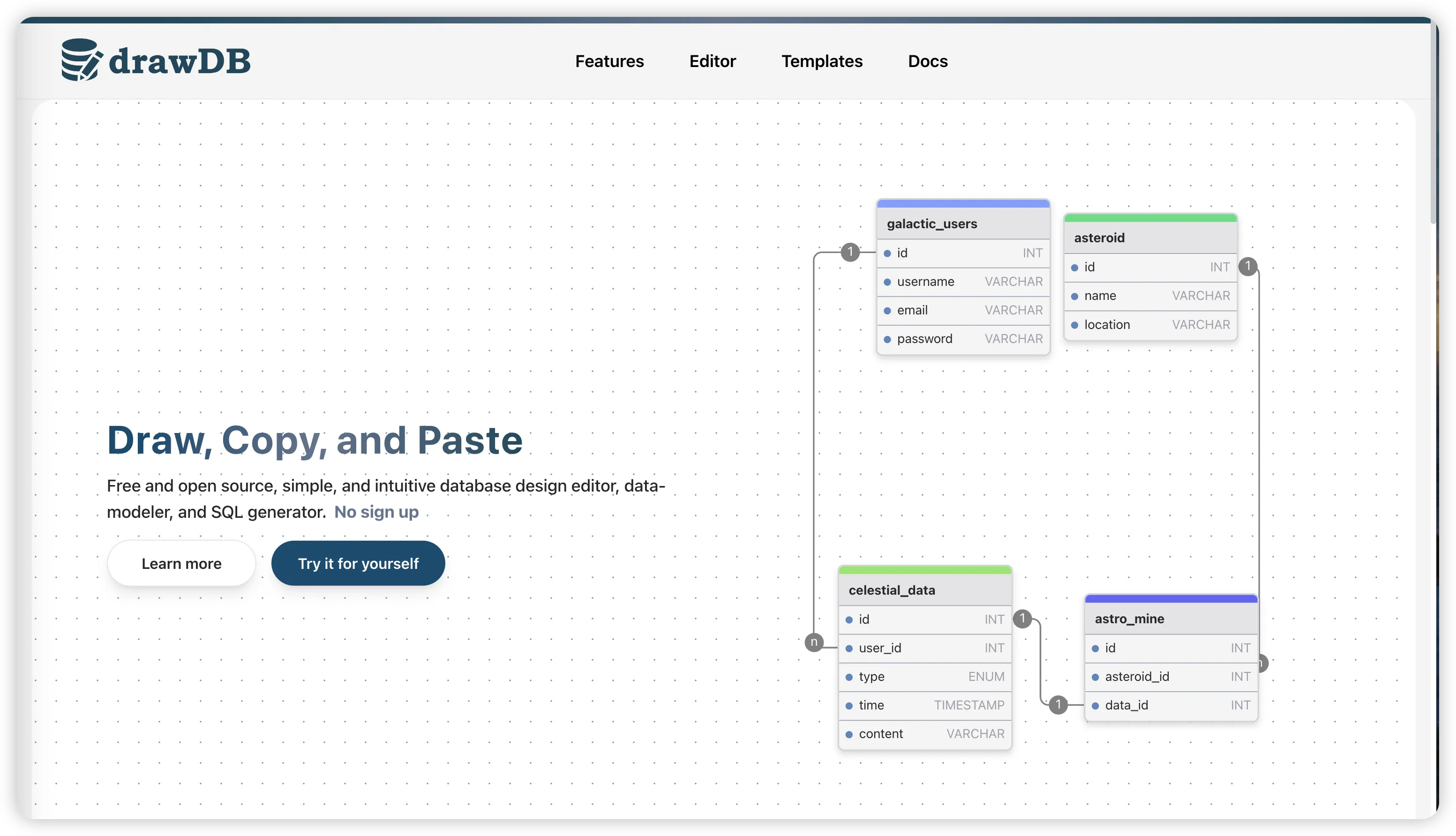

DrawDB 是一个基于 Web 的开源数据库设计工具和 SQL 生成器，它通过直观的图形化界面，让用户能够轻松设计、可视化并导出各种数据库的 SQL Schema。

核心特点：

• 免费开源：DrawDB 是一个开源项目，用户可以无成本地使用所有功能

• 无需注册：无需创建账户，打开即用，保护用户隐私

• 直观易用：提供直观的拖放式界面，让数据库设计变得简单高效

• 多数据库支持：兼容 MySQL、PostgreSQL、SQLite、MariaDB、SQL Server 等多种数据库系统

如何使用 DrawDB

在线使用

DrawDB 提供了在线版本，直接访问 官网 即可开始使用，无需安装任何软件。

本地部署

如果你担心数据安全或希望自定义功能，DrawDB 也支持本地部署。

使用 Docker 部署：

bash
docker build -t drawdb .
docker run -p 3000:80 drawdb

使用 npm 部署：

bash
git clone https://github.com/drawdb-io/drawdb
cd drawdb
npm install
npm run dev

运行成功后，在浏览器中打开 http://localhost:5173/ 即可访问

案例设计

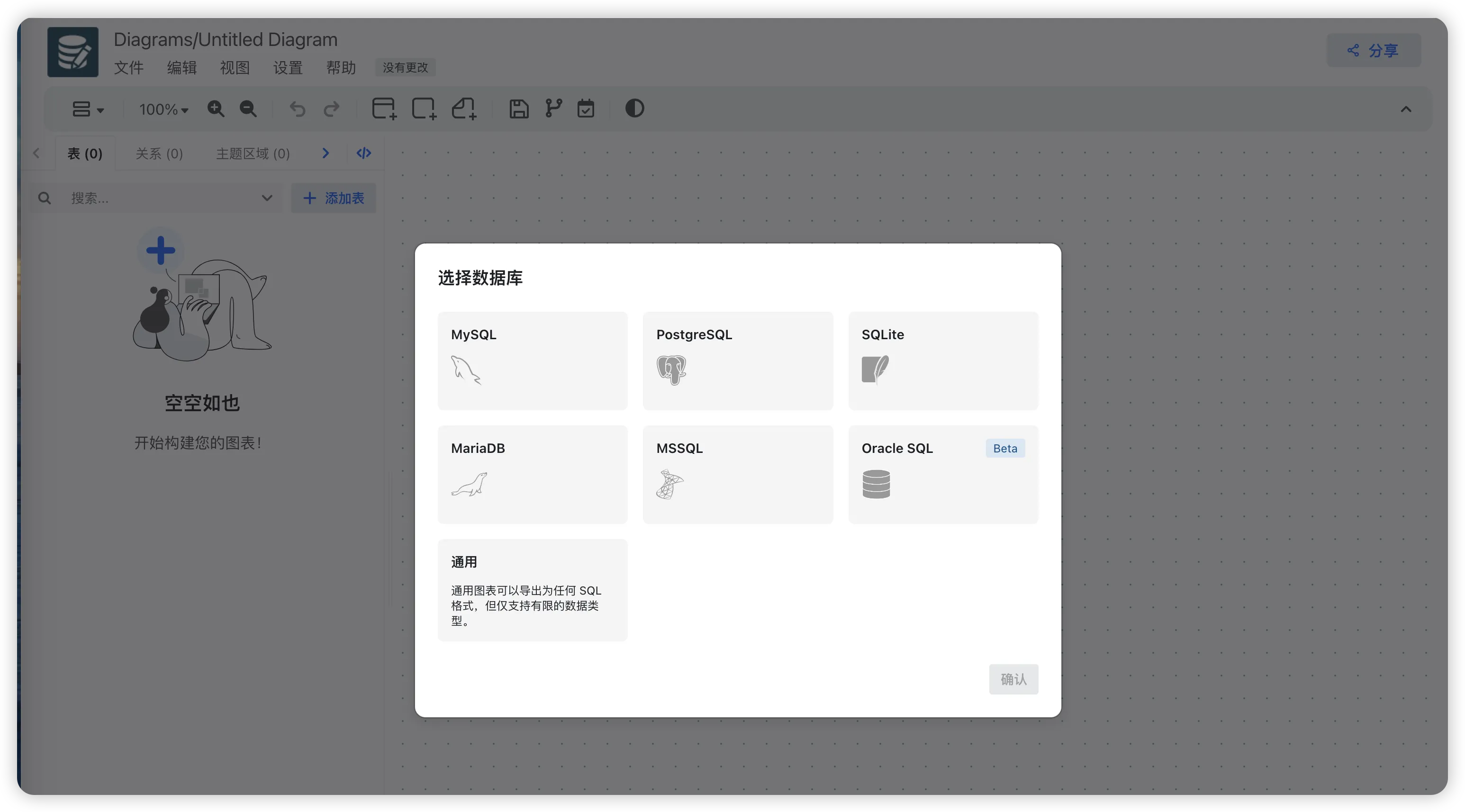

在浏览器中输入在线编辑器地址：https://www.drawdb.app/editor ，选择一个你使用的数据库，例如 MySQL，点击确认进入设计页面。

drawDB 界面最上面是项目名称，默认“Untitled Diagram”，可以点击修改。然后是常用的菜单栏，包括“文件”、“编辑”、“视图”、“设置”、“帮助”，以及上一次保存时间。

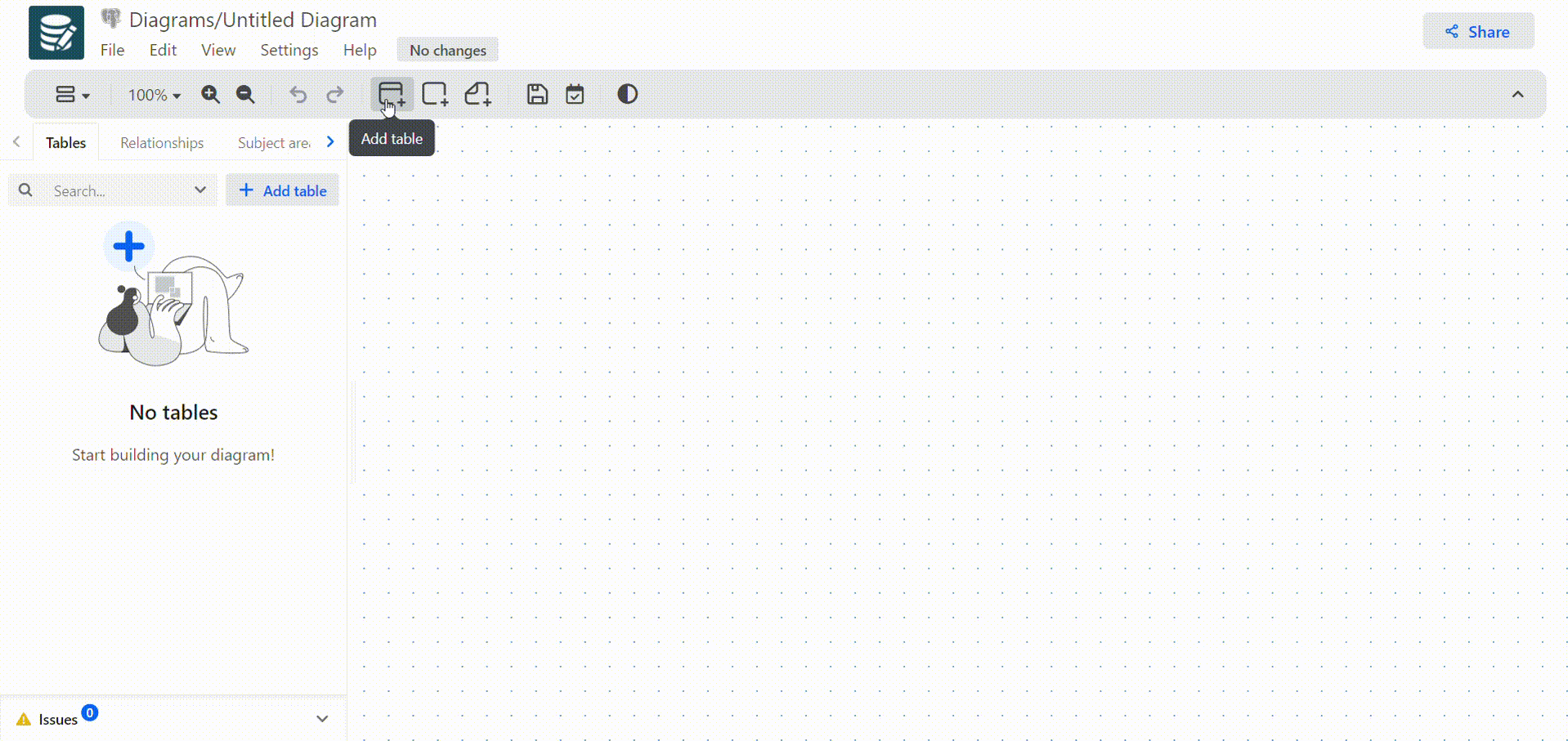

左侧显示了我们设计的表、关系以及主题区域（相关的一组表），点击添加表就可以开始设计新的数据表。

对于数据表，可以设置表名、字段名、字段类型、非空约束、主键、默认值、备注以及索引等信息。

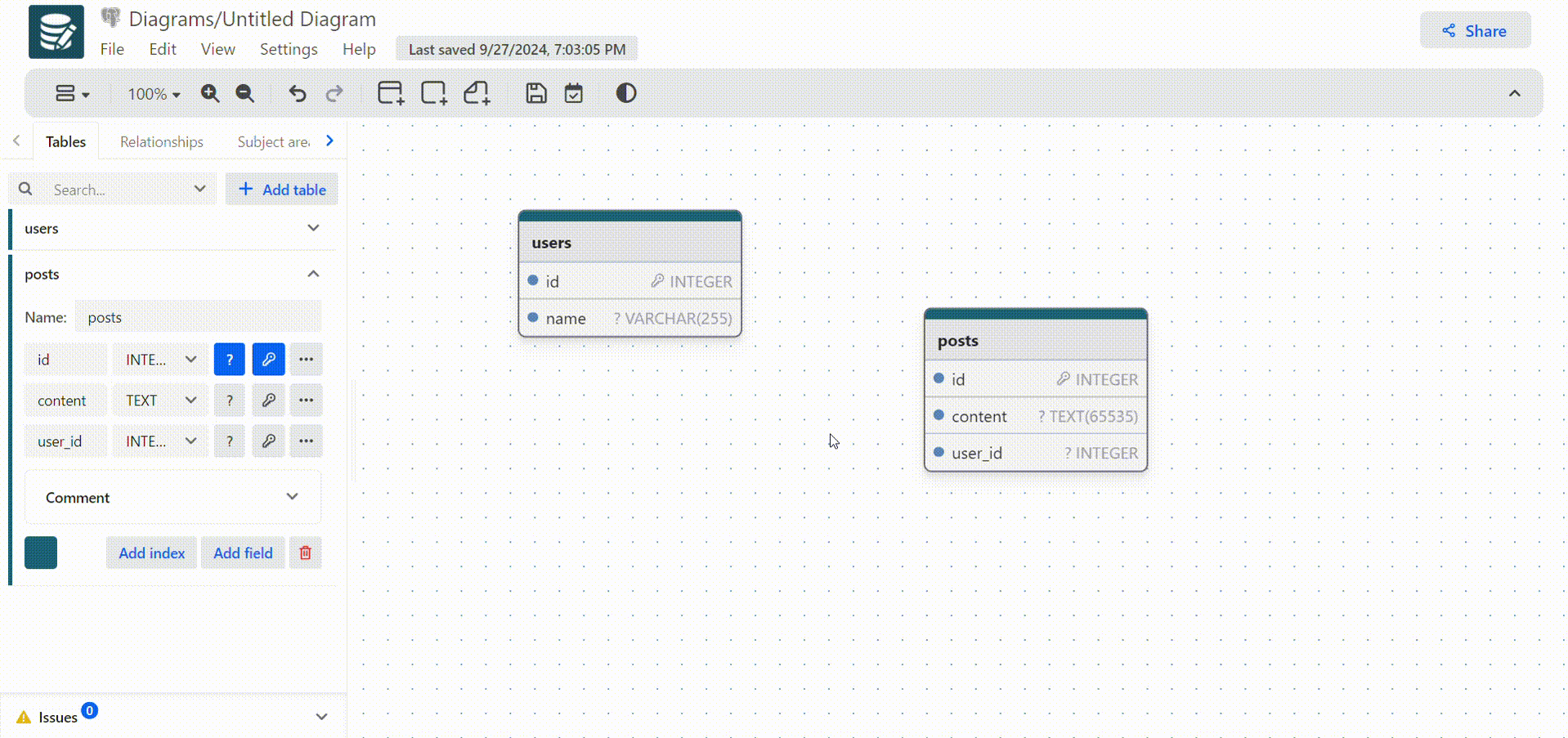

drawDB 支持表的外键关联关系，点击外键字段前的蓝色原点，出现红色虚线，拖拽到对应主键字段即可：

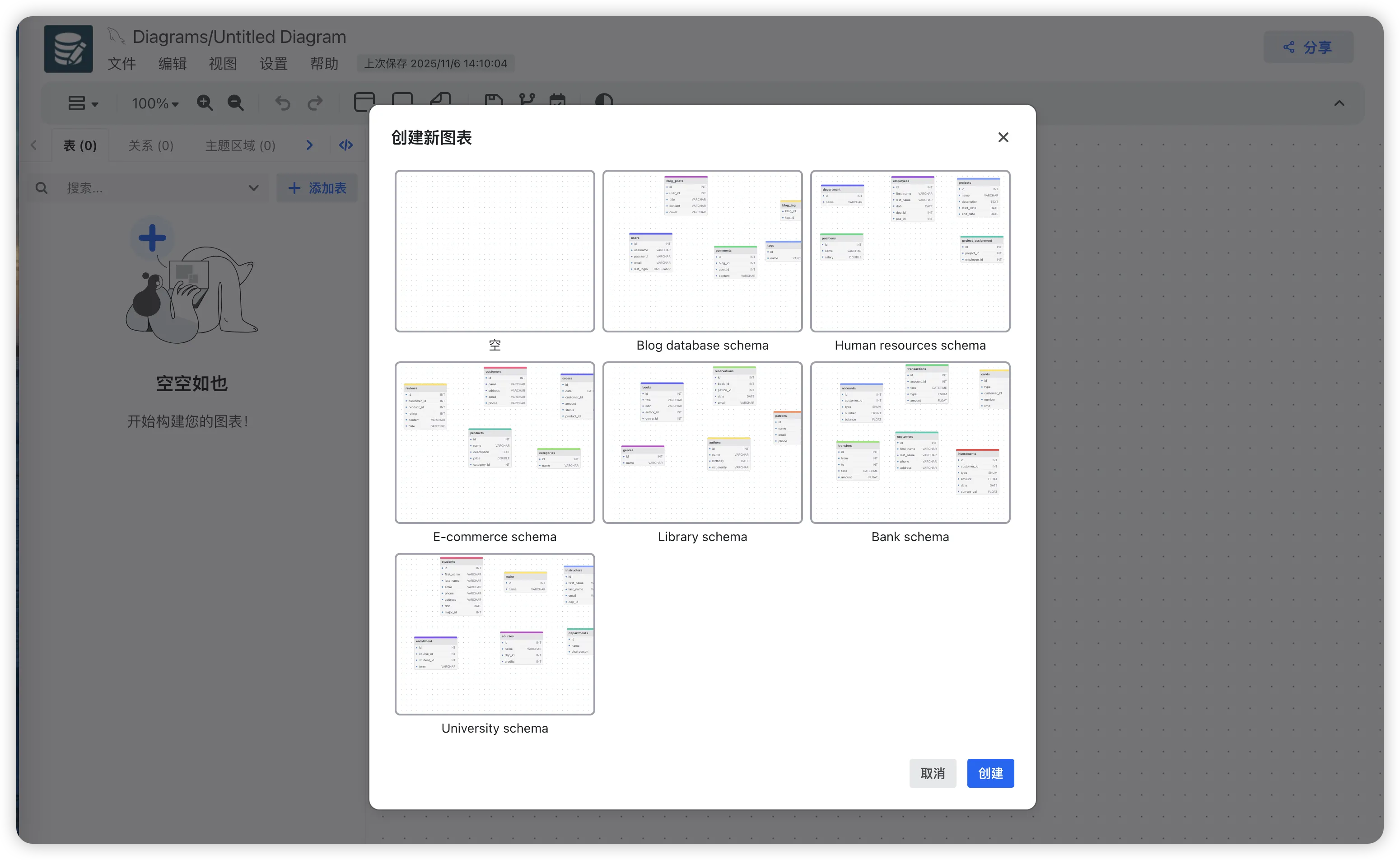

如果想要基于模板进行设计，可以点击“打开”->“新建”按钮：

选择其中一个模板进行创建，例如博客数据库结构，如果想要分享设计，可以点击界面右上角的 “分享” 按钮

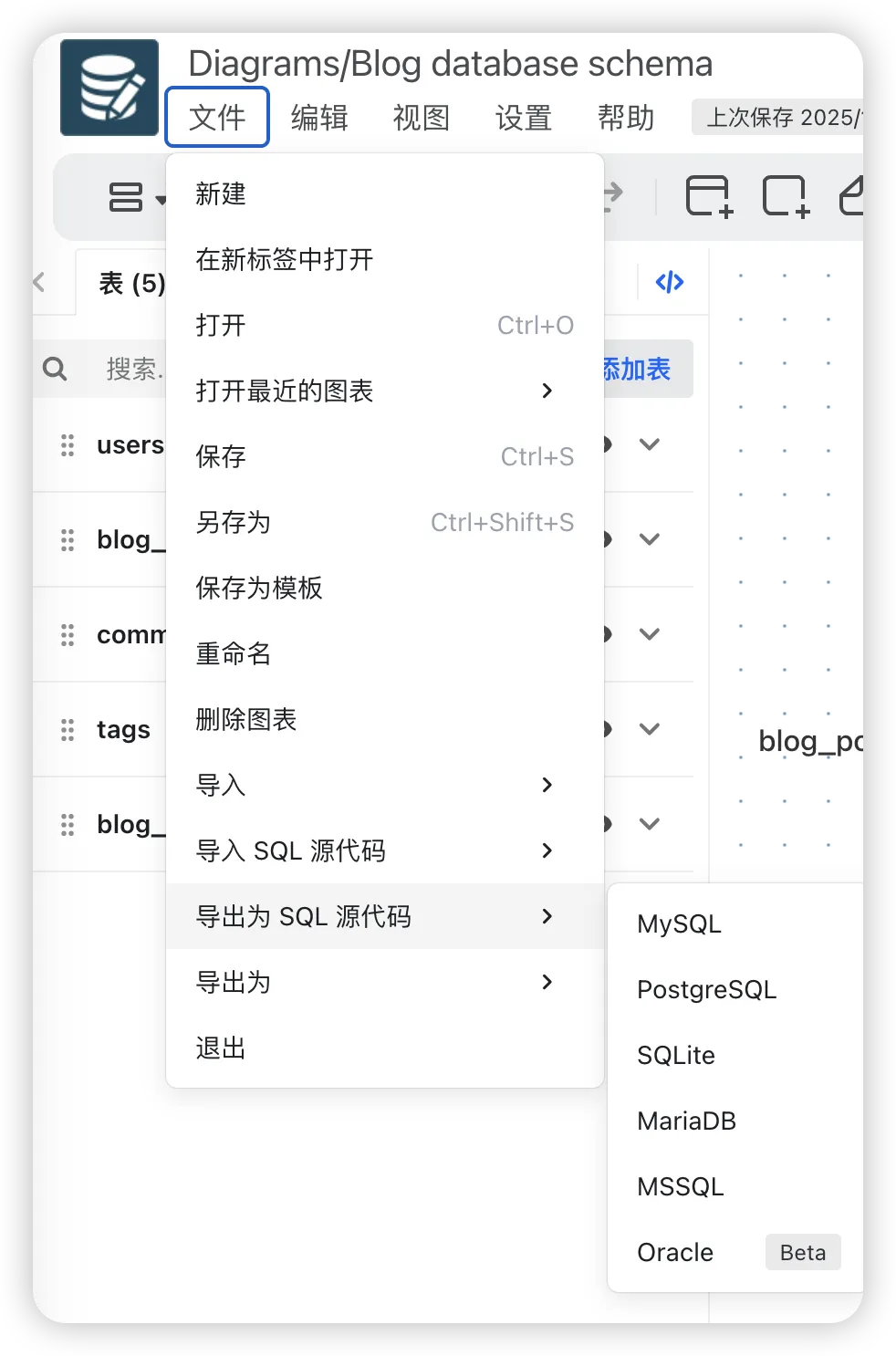

如果想要将表结构转换为特定数据库的 DDL 脚本，可以点击“文件：->”导出为SQL源代码“：

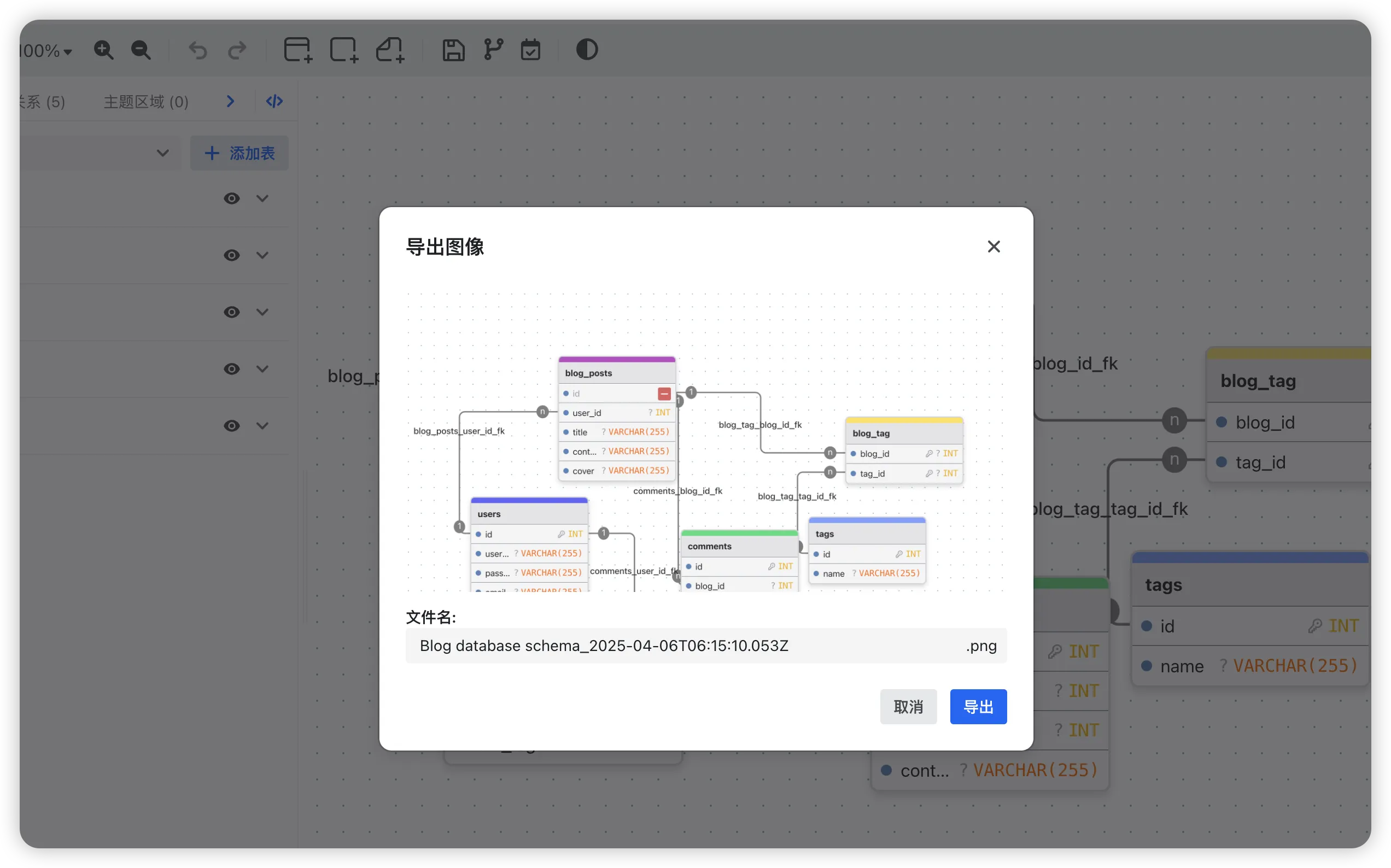

另外，也可以通过”文件“->”导出为“菜单将数据库结构导出为图片、PDF 或者 MarkDown 文件。

使用技巧与最佳实践

• 命名规范：保持表名和字段名的统一命名风格，如使用下划线分隔的小写字母。

• 合理使用注释：为表和字段添加注释，提高可读性。

• 颜色区分：使用不同颜色对功能模块进行区分，使图表更加清晰。

• 版本控制：将 JSON 导出文件纳入版本控制系统，方便跟踪设计变更。
